在城市道路与铁路交叉的关键节点，车辆超高限、误撞限高防护架的安全隐患，始终是交通管理与铁路运营的重点关切。一旦超高车辆与隧道、涵洞、桥梁发生碰撞，不仅会造成直接经济损失，更可能引发车毁人亡的重大交通事故，威胁铁路运输的安全稳定。依据相关安全管理条例与铁路管理办法，下穿铁路桥梁、涵洞的道路需按标准设置车辆限高、限宽标志与限高防护架，而传统人工巡查、被动防护的模式，已难以适配现代化交通管理的高效需求。山东飞天光电推出的铁路跨公立交桥涵及限高防护架碰撞报警系统（低功耗版），以激光超高雷达为核心，打造 “主动预警 + 实时监测 + 智能联动” 的全流程防护方案，为铁路与道路交叉区域的安全通行提供了可靠保障。
这套低功耗碰撞报警系统，构建了 “前端感知 - 无线传输 - 后台管理” 的完整闭环架构，从源头化解超高碰撞风险。前端设备由激光超高雷达、声光报警单元、碰撞报警模块、视频采集模块、立杆以及太阳能供电系统组成，可对超高车辆进行实时监测并触发声光预警；当发生碰撞时，碰撞报警模块会立即进行监测，通过无线传输将数据发送至现场处理单元，再经 4G 网络把现场照片、视频、车辆牌照等信息同步至铁路桥梁监测信息管理系统。从解决方案拓扑图可见，系统前端的超高预警模块、碰撞报警模块、视频采集模块等设备，通过 LoRa、4G 等传输方式，将数据汇总至监控中心的服务器与管理系统，实现了从现场感知到后台管控的无缝衔接，让管理人员可实时掌握现场通行状态，第一时间处置安全隐患。系统的设计兼顾了实用性与经济性、合理性与先进性、标准化与开放性、可靠性与安全性、易管理性与易维护性的统一，在保障核心功能的前提下，选用成熟稳定、性价比高的产品，降低建设与运维成本；同时采用标准化、模块化设计，符合相关行业标准，确保系统间的互联互通，为后续功能拓展预留空间，无论是新建项目的配套部署，还是既有限高设施的智能化升级，都能灵活适配，满足不同场景的防护需求。

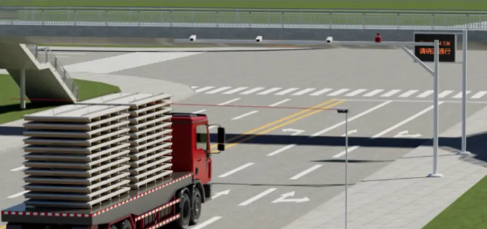

依托先进的激光雷达技术与智能算法，系统具备高精度检测、自动监测、太阳能供电、安全可靠、实时监控、远程维护六大核心特性，实现 24 小时不间断防护。在检测能力上，采用平面扫描激光雷达，扫描角度大于 200°，检测距离可达 40 米半径，精度可达 ±20mm，可对整个检测区域进行覆盖，精准识别超高车辆，避免漏检、误检。当监测到超高车辆时，系统会自动联动声光报警器发出警示，提醒驾驶员及时避让，同时立即向管理平台发送报警信息，实现风险的自动预警。系统采用太阳能供电系统，支持无线传输，无需复杂布线，大幅降低了施工难度与后期运维成本，尤其适用于偏远路段、无市电覆盖的铁路涵洞场景。同时，超高预警模块与平台实时进行信息交互，定时向平台传送设备状态信息并实现本地存储，确保设备持续在线运行，保障每台设备安全可靠；搭配可选配的网络球机，可从平台控制球机旋转，实时监控现场及周围情况，实现可视化管理。此外，系统支持远程维护，可通过网络对前方超高预警模块、视频采集模块、碰撞报警模块进行远程参数设置，无需现场作业，提升运维效率。
从核心硬件参数来看，系统各模块性能稳定，适配复杂户外环境。超高预警模块测距范围 0-40 米，探测精度 ±3cm，扫描频率 20HZ，工作电压 DC12±10% V，工作电流≤350mA，采用一类安全光源，在 100000 Lx 强光环境下仍可稳定工作；碰撞报警模块量程 0-16g，检测精度 0.1g，防护等级 IP67，可承受 25g/6ms 的冲击，抗振动性能优异，能适应户外复杂工况；视频采集模块车牌识别率≥99.9%，识别距离 2-32 米，支持无牌车检测，防护等级 IP65，补光距离可达 35 米，可清晰抓拍车辆信息；声光报警单元分贝可达 110db，播放响应时间≤500ms，可实现上电播放、一路触发等多种工作模式。。系统整体环境适应能力强，可在 - 25℃~60℃的温度范围、10%~95% 的相对湿度环境下稳定运行，满足全国多数地区的户外使用需求。
本系统产品适用于各城市道路和铁路涵洞超高检测，可广泛应用于铁路跨公立交桥涵、下穿隧道、限高防护架等场景，为交通管理部门、铁路运营单位提供智能化的限高防护解决方案。相较于传统防护方式，该系统实现了从 “被动防护” 到 “主动预警” 的升级，有效降低超高碰撞事故发生率，减少财产损失与人员伤亡，同时提升交通管理的智能化水平，降低人工巡查成本。山东飞天光电深耕铁路、核电等领域防护设备多年，拥有齐全的资质与丰富的项目经验，可根据不同项目需求提供定制化解决方案，配合项目方完成方案设计、设备部署、运维保障等全流程服务，为铁路与道路交叉区域的安全通行保驾护航，助力智慧交通建设落地见效。
